濟南恒信教具有限公司定制汽車電路教學軟件，該整車電控電路綜合故障考核教學系統隸屬于汽車電路教學軟件系列，該軟件還可以展示整車電控電路綜合故障考核系統的工作原理與工作過程，下面就由恒信小編為您介紹一下汽車電路仿真教學軟件吧!

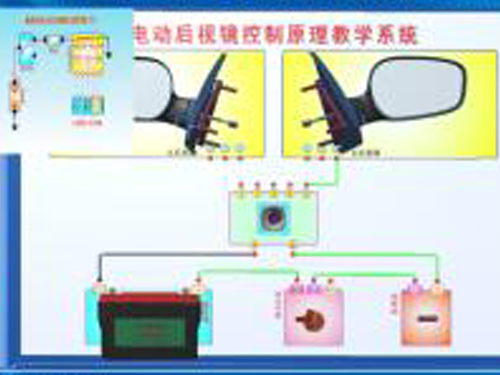

汽車電路教學軟件中整車電控電路

整車電控電路特點

整車電控電路特點：主要體現在功能集約化(組合化)、控制電子化和連接標準化上。在分析電子線路的故障時，由于它總是與相關的電器設備相聯系，所以，一定要了解電器、電子設備的一般特點。

在分析檢修電子線路之前應注意的特點：汽車一般設有總電源開關，且多為電磁式。汽車上有許多地方配置易熔導線，以保護線束，而不是保護某個特定的電器。它與保險絲的不同之處在于其熔斷反應較慢，且是導線的形式。由于某種原因?qū)е缕浔Ｗo(hù)性熔斷后，不能像保險絲那樣容易發現，有些甚至在線束內，在分析故障時要倍加注意。

除極個別情況外，所有進口車均是采用單線制連接，而以車身金屬結構作為另一條公共導線，所有電器均以“搭鐵”形式與其連接。原則上，所用電器均為低壓大電流器件。即使是同一廠家的同一型號，也會由于出廠年度不同而有某些改進。

所以汽車電路教學軟件中整車電控電路綜合故障考核教學系統就是根據他的特點進行選擇的，也可以根據客戶需求選擇。

整車電控電路故障的檢修要點

1.不允許采用“試火”的辦法判明故障部位與原因。

在檢修方法上，傳統汽車電器故障，往往可用“試火”的辦法逐一判明故障部位與原因。盡管這種方法并不是十分的安全可靠，且對蓄電池有一定的危害，但在傳統檢修方法還是可行的。在裝有電子線路的進口汽車上，則不允許使用這種方法。因?yàn)?ldquo;試火”產生過電流，會給某些電路或元件帶來意想不到的損害。因此維修進口汽車電器時，必須借助些儀表和工具，按一定的方法進行。

2.先外后內逐一排除，最后確定其技術狀況。

汽車上許多電子電路，出于性能要求和技術保護等多種原因，往往采用不可拆卸封裝，如厚膜封裝調節器、固封點火電路等。如若某一故障可能涉及到其內部時，則往往難于判斷，需要先從外圍逐一排除，最后確定它們是否損壞。

3.當心靜電擊穿三極管。

更換三極管時，應首先接入基極;拆卸時，則應最后拆卸基極。對于金屬氧化物半導體管，則應當心靜電擊穿。焊接時，應從電源上拔下烙鐵插頭。防止烙鐵燙壞元件。拆卸和安裝元件時，應切斷電源。如無特殊說明，元件引腳距焊點應在10mm以上，以免烙鐵燙壞元件，應使用恒溫或功率小于75W的電烙鐵。

4.分析電路原理、弄清總體電路及聯系。

一旦碰到不熟悉的車型和線路，常常要自己動手，分析電路原理，甚至測繪必要的電路圖。因此，汽車電子電路維修將涉及到電路分析方法問題。

5.注意元件替代的可行性。

如一些進口汽車上的電子電路，雖然可以拆卸，但往往缺少同型號分立元件代換，故往往需要設法以國產或其它進口元件替代。這涉及到元件替換的可行性問題。

6.防止電流過載。

不允許使用歐姆表及萬用表的Rx100以下低阻歐姆檔檢測小功率晶體管，以免使之電流過載而損壞。

以上內容就是介紹的汽車電路教學軟件中整車電控電路綜合故障考核系統的內容，該汽車電路教學軟件就是根據整車電控電路綜合故障考核系統的內容研發的，歡迎各類院校定制，

汽車電路教學軟件:http://0769dhcnc.com/hyzx-hrj/338.html；想了解更多關于整車電控電路綜合故障考核教學系統與汽車電路教學軟件的內容，請持續持續關注濟南恒教具有限公司網站。
