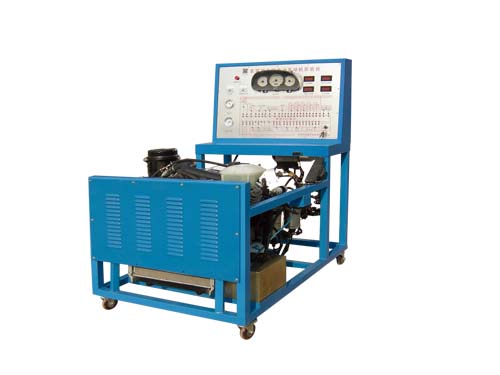

索菲姆電控共軌柴油發動機實驗臺主要是由柴油發動機以及相關的零部件的組成，該汽車教學設備可進行加速、減速、故障診斷、故障檢測等操作，并且他還可以展示控共軌柴油發動機的工作原理與工作過程。

　　索菲姆電控共軌柴油發動機實驗臺的發動機介紹

　　索菲姆電控共軌柴油發動機實驗臺的發動機是利用發動機上進氣、燃油供給、冷卻等系統上的各種傳感器測量發動機的工作參數。該發動機通過電子控制單元ECU進行精確的計算，并精確地控制噴油量和噴油提前角，使發動機在各種工況下都能以最佳狀態工作，從而有效地控制排放，降低發動機噪音。

　　該系列發動機具有噴油提前角、預噴油和主噴油、怠速、可變噴嘴、冷啟動、加速煙度、失控保護、自診斷、故障指示和診斷通訊等多項功能，使發動機受到閉環控制。并具有體積小、噪音低、排放好、性能卓越、可靠性高和整機配置優化等顯著優點，功率和扭矩范圍廣，額定功率92-107Kw，最大扭矩290-350Nm。

　　由于索菲姆發動機是在索菲姆機械2.8升柴油機的基礎上，通過將傳統機械式燃油噴射系統改為共軌噴射柴油噴射系統及發動機管理系統、并對氣缸蓋等相關部件進行相應改進而成的，它與仍在生產的索菲姆2.8L機械柴油機有較大的繼承性和通用性，汽車動力性能和環保性能也有提高，因此可以說，索菲姆共軌發動機匹配發動機實驗臺是一個復雜的系統工程。

　　索菲姆電控共軌柴油發動機實驗臺功能

　　1.該設備具有傳感器執行器檢測功能：各傳感器、執行器均齊全有效，可通過專用儀表進行檢測。

　　2.該設備面板上繪有電路圖，學員可直觀對照電路圖和發動機實物，認識與分析電控共軌柴油發動機的工作原理。

　　3.該設備具有光電展示功能：LED電壓表實時顯示傳感器變化情況，噴油器脈沖及油門開度等LED燈顯示。

　　4.索菲姆電控共軌柴油發動機實驗臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率、波形信號等。

　　5.該汽車教學實訓設備的故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障。具體內容詳見說明書。

　　6.實該設備加裝電源總開關、水箱防護罩、飛輪及其他轉動部位防護罩等安全保護裝置。

　　7.該設備具有自診斷功能：配OBD2檢測口，可用儀器進行檢測、診斷、讀取數據流、匹配等操作。

　　8.配備原車診斷座，可使用電腦診斷儀對發動機電控系統讀取故障碼和數據流等。

　　9.該汽車教學設備具有電路檢測功能：全鋁金屬面板腐蝕電路原理圖, 雙向外接電腦檢測端子便于電路測量分析及檢測.

　　10.索菲姆電控共軌柴油發動機實驗臺具有壓力顯示功能：油壓表顯示燃油、機油壓力，真空表顯示進氣真空壓力。

　　11.索菲姆電控共軌柴油發動機實驗臺是帶自動復位的按扭開關，附帶指示燈，用于共軌電控系統的初步診斷。操縱開關，其指示燈發出兩種頻率的閃爍信號，即故障代碼。

　　12.該設備具有聯網教學功能：連網教學接口可遠實現程對發動機進行檢測、診斷、讀取數據流、匹配打印等操作;

　　13.該設備具有傳感器信號模擬功能：模擬不同工況發動機各種情況。

　　14.索菲姆電控共軌柴油發動機實驗臺有發動機運轉正常，電子油門加速機構。

　　15.該設備的電壓表實時顯示傳感器與執行器的變化，噴油器脈沖等各執行元器件用LED燈顯示工作狀態。

　　17.該設備的臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

　　經過以上對索菲姆電控共軌柴油發動機實驗臺的介紹，大家對他會有所了解，并且該汽車教學設備可真實演示發動機動態實驗功能，發動機工作正常，運轉加速平穩等，并且適用于各類型院校教學。
